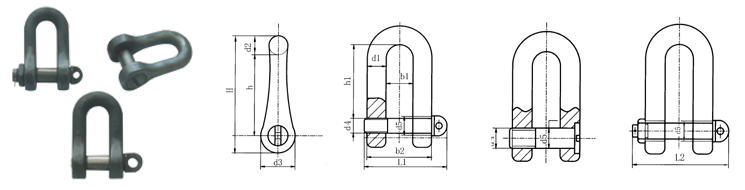

DIN82101 Shackle

DIN82101 Shackle


Model WLL b1
(mm) 		b2
(mm) 		d1
(mm) 		d2
(mm) 		d3
(mm) 		d4
(mm) 		d5
(mm) 		H
(mm) 		h1
(mm) 		h
(mm) 		L1
(mm) 		L2 (mm) Weight (kg)
Per Pcs
A B C C KN A B C
0.1 - - 0.1 1 7 15 4 5 10 M5 5 28 1515 18 2.4 - 0.013 - -
0.16 - - 0.16 1.6 8 18 5 6 12 M6 6 33 18 21 2.8 - 0.021 - -
0.25 - - 0.25 2.5 11 25 7 8 16 M8 8 44 24 28 38 - 0.045 - -
0.4 0.4 0.4 0.4 4.0 14 31 8 10 20 M10 10 55 30 35 45 58 0.09 0.09 0.10
0.6 0.6 0.6 0.63 6.3 17 39 10 12 24 M12 12 66 36 42 53 66 0.17 0.17 0.18
1 1 1 1 10 21 49 13 15 32 M16 16 88 49 57 64 80 0.36 0.34 0.39
1.6 1.6 1.6 1.6 16 27 63 17 19 40 M20 20 110 61 71 85 100 0.75 0.72 0.80
2 2 2 2 20 30 70 19 21 44 M22 22 121 67 78 93 110 1.00 0.96 1.08
2.5 2.5 2.5 2.5 25 33 78 21 23 48 M24 24 132 73 85 103 122 1.32 1.25 1.40
3 3 3.15 3 31.5 33 90 24 26 54 M27 27 150 83.5 97 120 140 1.85 1.75 2.00
4 4 4 4 40 42 100 27 29 60 M30 30 165 91 106 130 150 2.50 2.40 2.70
5 5 5 5 50 47 111 30 33 72 M36 36 198 111 129 141 172 4.00 3.80 4.30
6 6 6.3 6 63 53 126 34 37 78 M39 39 215 119.5 139 160 190 5.40 5.20 5.80
8 8 8 8 80 60 142 38 41 90 M45 45 248 139.5 162 182 217 7.90 7.60 8.50
10 10 10 10 100 66 155 42 45 96 M48 48 264 147 171 200 235 10.00 9.70 10.80
12 12 12.5 12 125 73 173 47 50 104 M52 52 286 158 184 216 254 13.500  13.00 14.00
16 16 16 16 160 81 193 52 55 120 M60 60 330 185 215 245 285 19.20 19.10 20.50
20 20 20 20 200 90 214 58 61 136 M68 68 374 211 245 270 311 28.00 27.50 29.50
25 - 25 25 250 100 266 63 67 144 M72 72 396 221 257 324 371 34.00 - 36.00
